连续光纤激光焊接机 - 时盛激光

INTRODUCE

产品简介

连续光纤传输激光焊接机是将高能激光束耦合进入光纤，远距离传输后，通过准直镜准直为平行光，再聚焦于工件上实施焊接的一种激光焊接设备。对焊接难以接近的部位，施行柔性传输非接触焊接，具有更大的灵活性。光纤传输激光焊接机激光束可实现时间和能量上的分光，能进行多光束同时加工，为更精密的焊接提供了条件。

ADVANTAGE

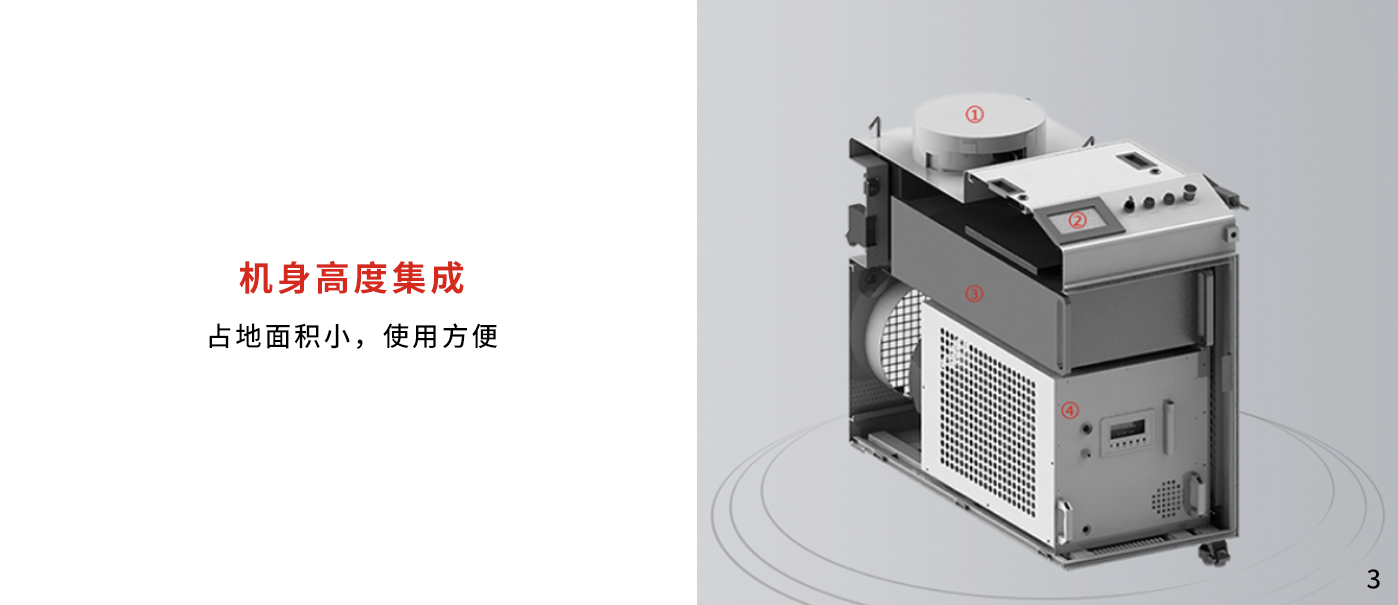

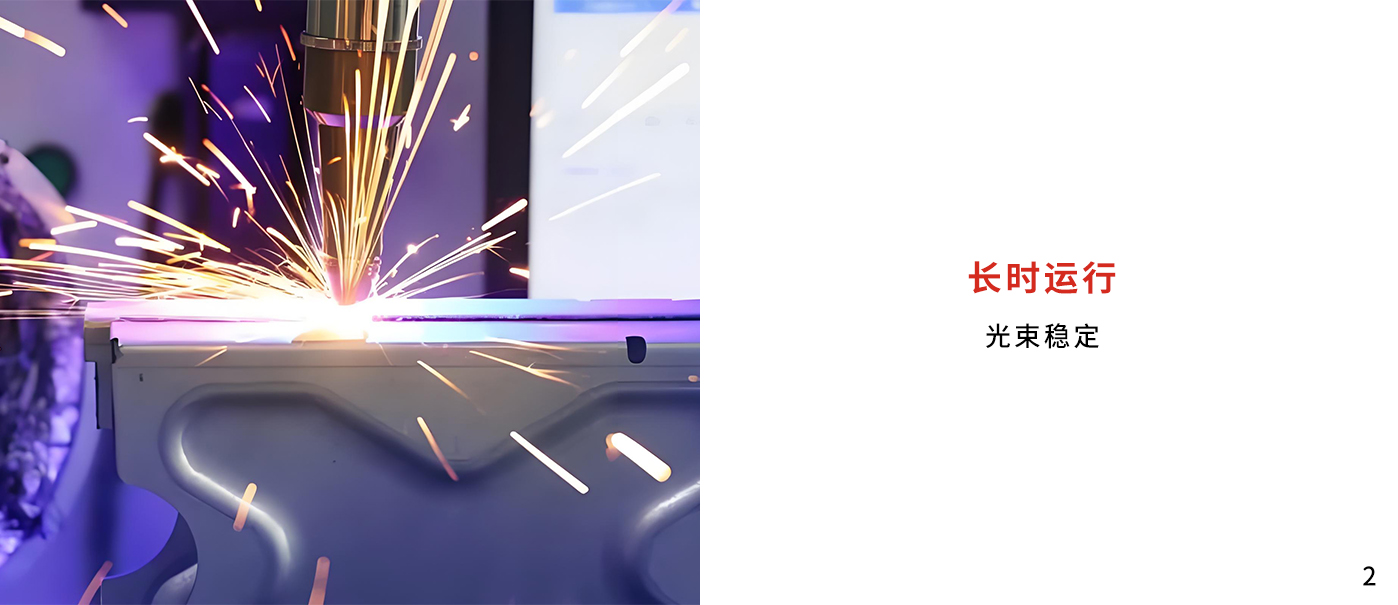

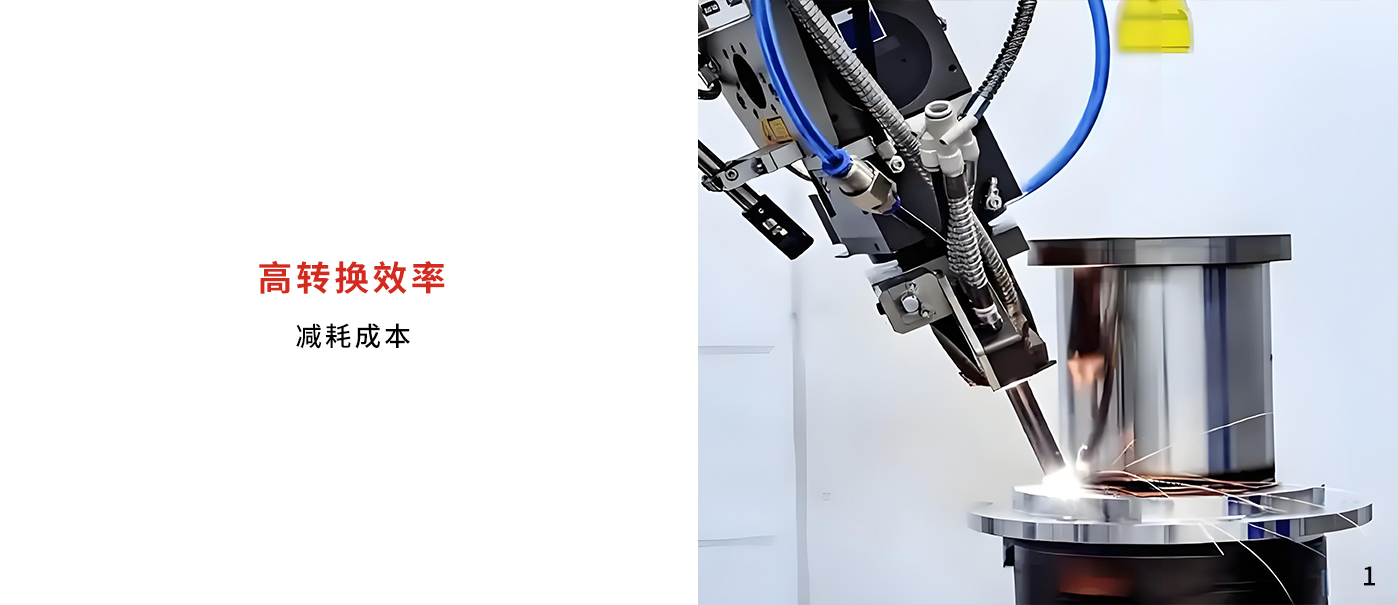

产品特点

PARAMETER

产品型号

SSHH005001
SSHH010001
SSHH015001
SSHH020001
SSHH030001
SSHH040001
SSHH060001
SSHH080001
SSHH100001

SSHH005001

名称

光纤激光焊接机
型号

SSHH005001
激光功率

500W
中心波长( nm )

1064±5
重复频率范围( kHz )

10-50
输出功率稳定度

＜5%
脉冲宽度范围（ns）

90-100
最大单脉冲能量（mJ）

5@20kHz
输出光纤长度（m）

5（可定制）
输出芯径直径（μm）

100
输入电源 ( VAC )

220,50_60Hz
功率调节范围 ( % )

10-100
功率消耗（W）

1000
冷却方式

风冷
工作温度 ( ℃ )

10 - 40
外形尺寸

1200*600*1105mm

SSHH010001

名称

光纤激光焊接机
型号

SSHH010001
激光功率

1000W
中心波长( nm )

1064±5
重复频率范围( kHz )

10-50
输出功率稳定度

＜5%
脉冲宽度范围（ns）

90-100
最大单脉冲能量（mJ）

5@20kHz
输出光纤长度（m）

5（可定制）
输出芯径直径（μm）

100
输入电源 ( VAC )

220,50_60Hz
功率调节范围 ( % )

10-100
功率消耗（W）

1000
冷却方式

风冷
工作温度 ( ℃ )

10 - 40
外形尺寸

1200*600*1105mm

SSHH015001

名称

光纤激光焊接机
型号

SSHH015001
激光功率

1500W
中心波长( nm )

1064±5
重复频率范围( kHz )

10-50
输出功率稳定度

＜5%
脉冲宽度范围（ns）

90-100
最大单脉冲能量（mJ）

5@20kHz
输出光纤长度（m）

5（可定制）
输出芯径直径（μm）

100
输入电源 ( VAC )

220,50_60Hz
功率调节范围 ( % )

10-100
功率消耗（W）

1000
冷却方式

风冷
工作温度 ( ℃ )

10 - 40
外形尺寸

1200*600*1105mm

SSHH020001

名称

光纤激光焊接机
型号

SSHH020001
激光功率

2000W
中心波长( nm )

1064±5
重复频率范围( kHz )

10-50
输出功率稳定度

＜5%
脉冲宽度范围（ns）

90-100
最大单脉冲能量（mJ）

5@20kHz
输出光纤长度（m）

5（可定制）
输出芯径直径（μm）

100
输入电源 ( VAC )

220,50_60Hz
功率调节范围 ( % )

10-100
功率消耗（W）

1000
冷却方式

风冷
工作温度 ( ℃ )

10 - 40
外形尺寸

1200*600*1105mm

SSHH030001

名称

光纤激光焊接机
型号

SSHH030001
激光功率

3000W
中心波长( nm )

1064±5
重复频率范围( kHz )

10-50
输出功率稳定度

＜5%
脉冲宽度范围（ns）

90-100
最大单脉冲能量（mJ）

5@20kHz
输出光纤长度（m）

5（可定制）
输出芯径直径（μm）

100
输入电源 ( VAC )

220,50_60Hz
功率调节范围 ( % )

10-100
功率消耗（W）

1000
冷却方式

风冷
工作温度 ( ℃ )

10 - 40
外形尺寸

1200*600*1105mm

SSHH040001

名称

光纤激光焊接机
型号

SSHH040001
激光功率

4000W
中心波长( nm )

1064±5
重复频率范围( kHz )

10-50
输出功率稳定度

＜5%
脉冲宽度范围（ns）

90-100
最大单脉冲能量（mJ）

5@20kHz
输出光纤长度（m）

5（可定制）
输出芯径直径（μm）

100
输入电源 ( VAC )

220,50_60Hz
功率调节范围 ( % )

10-100
功率消耗（W）

1000
冷却方式

风冷
工作温度 ( ℃ )

10 - 40
外形尺寸

1200*600*1105mm

SSHH060001

名称

光纤激光焊接机
型号

SSHH060001
激光功率

6000W
中心波长( nm )

1064±5
重复频率范围( kHz )

10-50
输出功率稳定度

＜5%
脉冲宽度范围（ns）

90-100
最大单脉冲能量（mJ）

5@20kHz
输出光纤长度（m）

5（可定制）
输出芯径直径（μm）

100
输入电源 ( VAC )

220,50_60Hz
功率调节范围 ( % )

10-100
功率消耗（W）

1000
冷却方式

风冷
工作温度 ( ℃ )

10 - 40
外形尺寸

1200*600*1105mm

SSHH080001

名称

光纤激光焊接机
型号

SSHH080001
激光功率

8000W
中心波长( nm )

1064±5
重复频率范围( kHz )

10-50
输出功率稳定度

＜5%
脉冲宽度范围（ns）

90-100
最大单脉冲能量（mJ）

5@20kHz
输出光纤长度（m）

5（可定制）
输出芯径直径（μm）

100
输入电源 ( VAC )

220,50_60Hz
功率调节范围 ( % )

10-100
功率消耗（W）

1000
冷却方式

风冷
工作温度 ( ℃ )

10 - 40
外形尺寸

1200*600*1105mm

SSHH100001

名称

光纤激光焊接机
型号

SSHH100001
激光功率

10000W
中心波长( nm )

1064±5
重复频率范围( kHz )

10-50
输出功率稳定度

＜5%
脉冲宽度范围（ns）

90-100
最大单脉冲能量（mJ）

5@20kHz
输出光纤长度（m）

5（可定制）
输出芯径直径（μm）

100
输入电源 ( VAC )

220,50_60Hz
功率调节范围 ( % )

10-100
功率消耗（W）

1000
冷却方式

风冷
工作温度 ( ℃ )

10 - 40
外形尺寸

1200*600*1105mm

APPLICATION

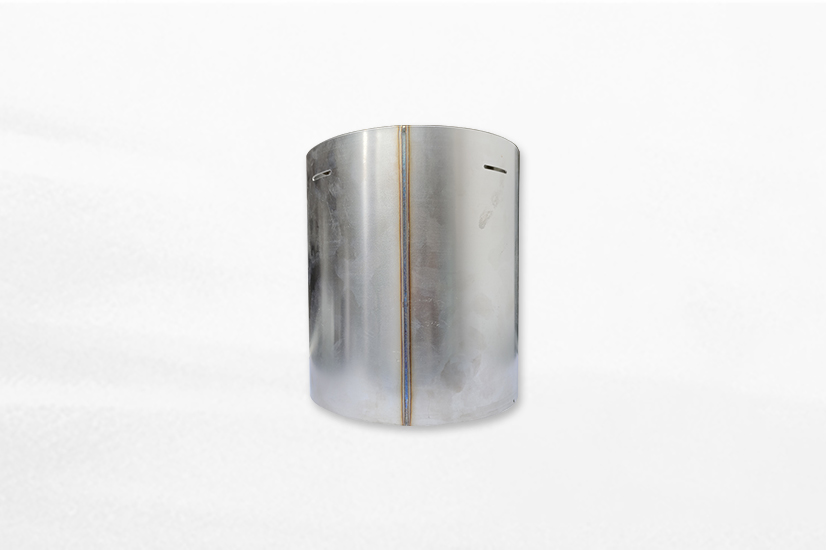

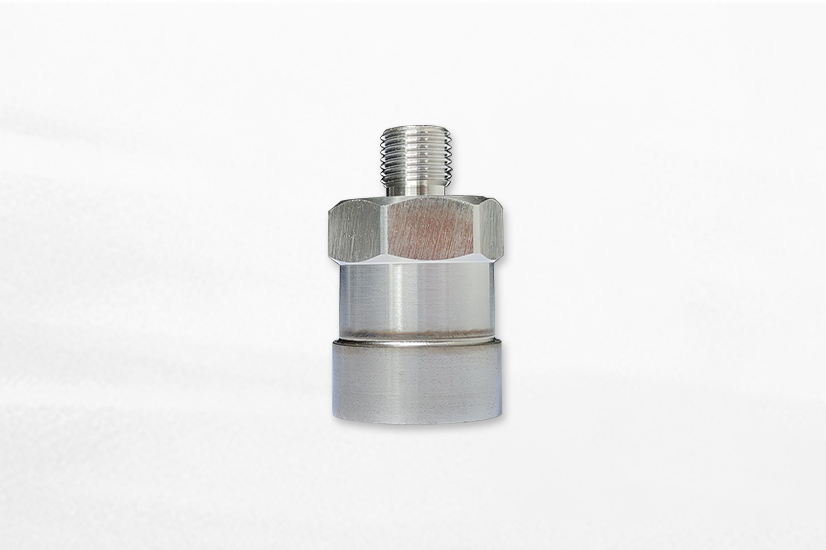

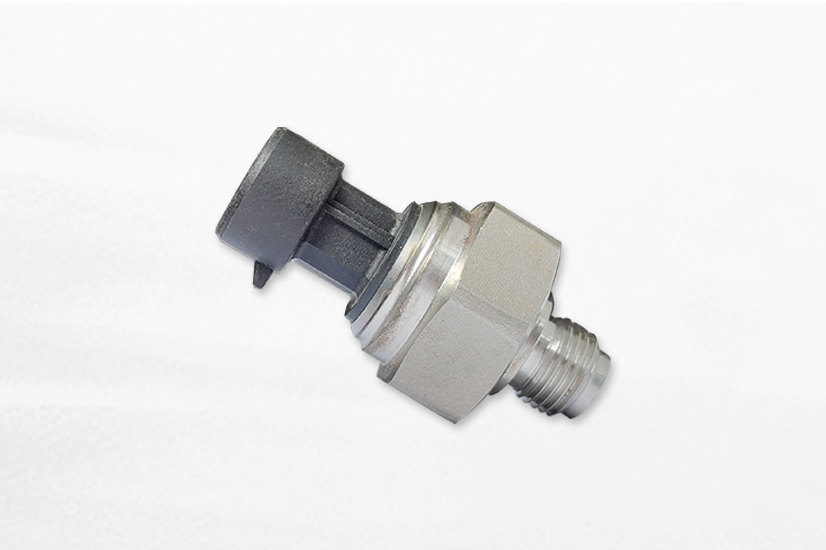

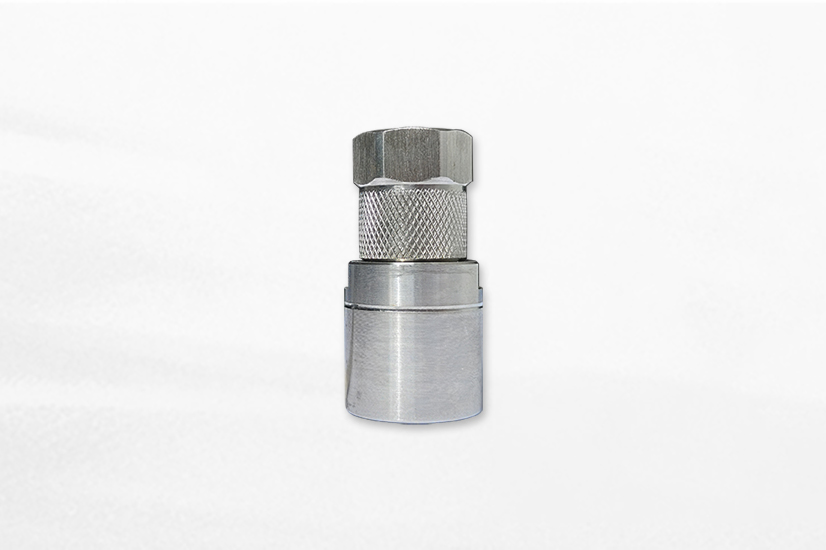

产品案例
