纽扣电池激光焊接应用解决方案
发布时间 : 2023-01-04 16:05:04 点击次数 : 2445

1.新型耳机采用纽扣电池
TWS耳机一般由主控芯片、电池、柔性电路板以及音频控制器等组成,其中电池成本占比约为10%~20%。以AirpodsPro为例,其整体共含3只电池:两只耳机和充电仓中各一只,其耳机中的电池为新型可充电式扣式电池。相比其他电子产品而言,TWS耳机中的扣式电池由于是新型可充电式,其加工技术难度相较传统一次性扣式电池而言更高,所以价值量更高。
新型可充电式扣式电池因其小巧且可储能的功能,在消费电子、电脑及周边、通讯、车载、医疗、家用、物联网(IoT)等领域也得到了广泛的应用。扣式电池常称纽扣电池,指直径大于高度的小型单颗圆柱电池。纽扣电池分为一次性(不可充电式)和可充电式,一次性(不可充电式)纽扣电池通常以“CR”标识开头为主,可充电式则多以“LIR”、“ML”或“VL”标识为主。除开头两位英文标识外,电池上还有4位数字,前两位是电池的直径(单位mm),后两位是电池的高度(单位mm并除以10),例如“CR2032”这个标识代表此纽扣电池的直径是20mm,高度是3.2mm


人们日常生活中常见的各类平价电子产品上的纽扣电池多为传统的一次性(不可充电式),其价格低廉,加工工艺简单。如今,为满足消费者对电子产品的高强续航力、高安全性和个性化需求,各大电池厂商开始逐步制造生产能量密度更高且规格多样、材料多样的新型可充电式纽扣电池。正因如此,新型纽扣电池的加工难度和技术也在不断升级,传统的加工技术已触及到新型纽扣电池加工技术升级的痛点。
2.激光焊接在纽扣电池的应用
传统的纽扣电池加工技术是用电阻的热效应将焊片与电池壳进行热熔合而形成焊接的电阻焊。此焊接技术虽便捷、成本低,但缺点也显而易见,例如只能用于单一的材料焊接、焊痕不美观、焊点尺寸不*且易氧化发黑、披锋大等问题,并且在作业过程中受设备和人员操作影响因素较大,易出现焊片脱落、焊脚电池电压下降等影响安全性问题。因此,电阻焊不再适用于有着高质量要求的新型纽扣电池的加工。

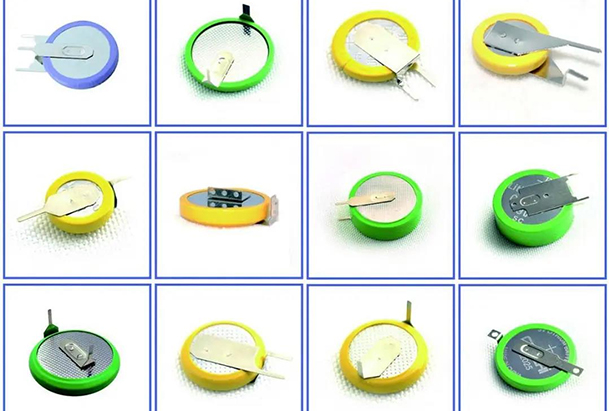

新型纽扣电池在加工过程中一般是将其应用于电路板上,需要在其表面焊接引脚。针对不同电路板的需要,焊接引脚的形式往往各种各样,同时,新型纽扣电池焊脚较为复杂,电阻焊工艺专业性不强,现有的电阻焊接技术无法满足新型纽扣电池的高质量焊接要求,众多纽扣电池生产商将目光投向激光焊接技术。
激光焊接技术能够满足纽扣电池的加工技术多样性,例如异种材料(不锈钢、铝合金、镍等)焊接、不规则的焊接轨迹、*的焊接外观,牢固的焊缝、更细致的焊接点,以及更*的定位焊接区域等。不仅如此,激光焊接还能使产品的一致性高并且降低对电池的伤害性,避免原料的浪费。

3.解决方案
时盛激光作为精密激光焊接设备及自动化解决方案的供应商,凭借多年在纽扣电池激光焊接工艺的实战经验,已成功将纽扣电池焊接工艺从传统的电阻焊升级到如今的激光焊。激光焊接因其具有更高的能量密度,所以容易达到材料吸收阈值(特别是高反材料,优势更加明显),可实现多种焊接轨迹图形。如正弦线形、螺旋线形、螺旋点形等。此外,激光焊接原理与传统的基于大熔池的焊接原理不同,更加类似于镶嵌的焊接效果,可获得更高的焊缝强度,特别是在异种材料焊接上更有优势,可以减少脆性化合物的生成。
为应对如今电子产品的高速发展从而需求量大增的新型纽扣电池市场,时盛激光早已陆续开发了纽扣电池双工位极耳焊接台、纽扣电池镍片自动焊接台、纽扣电池钢壳与镍片焊接设备等,同时也为多个生产纽扣电池的企业提供了各类纽扣电池引脚焊接打样、激光器和自动化焊接设备方案等。
UW纽扣电池设备·镍片自动焊接台
用于纽扣电池正反面极耳焊接,工序包括:电池上料、极耳上料、极耳焊接、视觉检测、电压检测、NG下料和成品下线,产能/效率达1000/H
UW纽扣电池设备·钢壳与镍片焊接台
该设备可实现自动上下料、自动焊接、自动焊后检测、NG排料等,能满足不同焊接材料、不同材料厚度的焊接。如极耳材料为镍、钢壳为不锈钢,极耳厚度为0.15mm、钢壳厚度为0.15或者0.2mm的焊接,同时满足多个焊点且焊点极小,点距极小,拉拔力≥30N等焊接要求。
除以上纽扣电池设备外,纽扣电池自动焊接组装线可实现自动供料、自动检测分拣,并通过机械手结合激光设备进行纽扣电池焊接、组装、贴合及全自动电性检测的全自动生产功能,实现纽扣电池的高质量、规模化、柔性化生产。
根据Counterpoint研究报告统计,预计2020年全球TWS耳机出货量较2019年继续实现翻倍,2022年更将增长至7亿副。在纽扣电池逐渐成为TWS标配的当下,激光加工技术的未来应用值得期待。
